Лабораторна робота № 4. Дослідження електричного кола з послідовним з’єднанням провідників

Мета роботи: розвиток експериментальних умінь досліджувати електричні кола, експериментальна перевірка закономірностей послідовного з’єднання провідників.

Прилади і матеріали: джерело струму, два резистори, амперметр, вольтметр, ключ, з’єднувальні провідники. Для регулювання струму в колі можна використовувати реостат.

Хід роботи

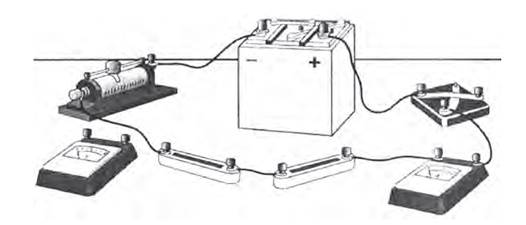

1. Складіть коло з джерела струму, реостата, двох провідників, амперметра, ключа, з’єднавши їх послідовно (рисунок).

2. Накресліть схему складеного вами кола і покажіть на ній, куди підключається вольтметр при вимірюванні напруги на кожній спіралі й на двох спіралях разом.

3. За допомогою амперметра виміряйте силу струму в колі.

4. Увімкнувши в коло вольтметр, виміряйте напругу па всій ділянці кола, що складається з двох провідників.

5. Виміряйте напругу на окремих провідниках.

6. За результатами вимірювань обчисліть опір усієї ділянки й провідників:

7. Результати вимірювань і обчислень занесіть до таблиці:

Напруга на всій ділянці кола U, В	Сила струму в колі I, А	Опір усієї ділянки кола R, Ом	Напруга на кінцях 1-го провідника U1, В	Опір 1-го провідника R1, Ом	Напруга на кінцях 2-го провідника U2, В	Опір 2-го провідника R2, Ом

8. Порівняйте опір усієї ділянки R кола із сумою опорів двох провідників

R₁ + R₂.

9. Порівняйте напругу на ділянці двох провідників U₃ із сумою напруг на окремих провідниках U₁ + U₂.

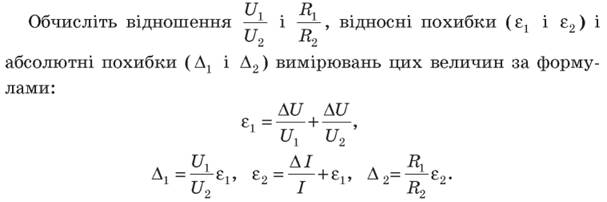

10. Визначте похибки й порівняйте отримані результати з урахуванням похибок.

(Ціна найменшої поділки шкали амперметра й вольтметра є абсолютною похибкою вимірювання сили струму ΔI та напруги ΔU.)

11. Зробіть висновок про справедливість закономірностей послідовного з’єднання провідників.
