Фізика. Повторне видання. 8 клас. Барʼяхтар (2025)
Лабораторна робота № 2. Визначення ККД похилої площини
rnk.com.ua/110479
Мета: переконатися на досліді, що корисна робота, виконана за допомогою похилої площини, менша від повної роботи; визначити ККД похилої площини.
Обладнання: мірна стрічка; динамометр; три тягарці однакової маси; дерев’яна лінійка; штатив із муфтою та лапкою; дерев’яний брусок.
Вказівки до роботи
Підготовка до експерименту
1. Перш ніж виконувати роботу, згадайте відповіді на такі запитання.
- 1) Які види простих механізмів ви знаєте?
- 2) Як визначити коефіцієнт корисної дії?
- 3) Чому ККД будь-якого механізму завжди менший від 100 %?
2. Визначте ціни поділок шкал вимірювальних приладів.
3. Зберіть експериментальну установку, як показано на рисунку.
Експеримент
Дотримуйтесь інструкції з безпеки.

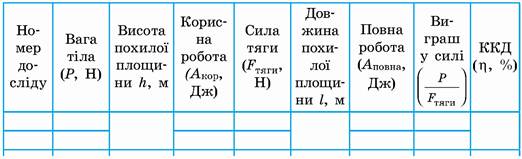

Результати вимірювань і обчислень відразу заносьте до таблиці.
1. Виміряйте довжину l і висоту h похилої площини.
2. Визначте за допомогою динамометра вагу Р1 бруска.
3. Покладіть брусок на похилу площину й за допомогою динамометра рівномірно пересувайте його площиною вгору. Виміряйте силу тяги Fтяги 1, що діє на брусок з боку динамометра.
4. Визначте за допомогою динамометра вагу одного тягарця.
5. Не змінюючи кута нахилу площини, повторіть дослід (див. п. 3) ще тричі, розмістивши на бруску спочатку один, потім два, а потім три тягарці.
Зверніть увагу! У кожному із цих дослідів, щоб знайти вагу тіла, необхідно до ваги бруска додати вагу тягарця (тягарців).
Опрацювання результатів експерименту
Для кожного досліду обчисліть:
Аналіз експерименту та його результатів
1) Для кожного досліду порівняйте значення сили (Fтяги) зі значенням ваги тіла (Р) і зробіть висновок про виграш у силі, який дає похила площина.
2) Порівняйте одержані значення ККД і зробіть висновок, чи залежить ККД від ваги тіла, яке піднімають похилою площиною.
Творче завдання
З’ясуйте за допомогою експерименту, як залежить ККД похилої площини від кута її нахилу. Чому, на вашу думку, ККД змінюється?
