Технології. Повторне видання. 8 клас. Терещук (2025)
2.6. Графічні зображення у процесі художнього конструювання
Графічні зображення — це мова дизайнера, яка дає йому змогу візуалізувати ідеї, досліджувати різні варіанти конструкції, форми, пропорції та деталі виробу. Це своєрідний інструмент, який перетворює задум на реальні об’єкти, надаючи художньому конструюванню виробу творчості. Правильне використання графічних зображень допомагає ефективно спланувати процес виготовлення виробу та уникати помилок.
# як міркує архітектор
«Створення ескізів — це важлива частина процесу проєктування. Це спосіб мислити вголос, досліджувати ідеї та швидко їх передавати».
Норман Фостер (Norman Foster), британський архітектор
Графічні зображення як засіб візуалізації поділяють на художні та технічні. До художніх належать малюнки, художні замальовки від руки тощо, однак потрібно враховувати, що результатом тут є художній та робочий ескіз. Швидке створення начерків або попередніх малюнків для візуалізації ідей, пошуку форми чи композиційного рішення називають ескізуванням.
Мал. 62. Ескіз у технічному конструюванні
Ескізування відбувається на етапі художнього конструювання виробу і не передбачає його виготовлення за виконаними графічними зображеннями.
Наступний етап — технічне конструювання, передбачає створення ескізу і за потреби кресленика. Ескіз на цьому етапі конструювання виглядає як кресленик, однак виконується від руки і з дотриманням пропорцій. Ескіз, створений на етапі технічного конструювання, відрізняється від художніх замальовок тим, що на ньому наносять точні розміри деталей і конструктивних елементів. За ескізом або кресленням на технічному етапі конструювання виробу можна виготовити деталь чи виріб загалом.
Мал. 63. Художній ескіз сукні
Мал. 64. Художній ескіз автомобіля
Розглянемо послідовно створення художнього і робочого ескізів, а також їхні різновиди на етапі художнього конструювання виробу.
Художній ескіз — це зображення форми виробу та іноді й кольору, яке втілює його естетику та загальний образ.
Художній ескіз виробу використовується на початкових етапах пошуку, щоб втілити ідею або задум. Наприклад, можна намалювати футболку чи сукню, відобразивши її форму та основні деталі (кишені, довжину рукавів тощо).
У дизайні досить часто через художній ескіз (замальовку) передають концепт виробу, головну ідею, яку хоче втілити у виробі конструктор (дизайнер). Тоді створюють серію художніх ескізів з кількома варіантами реалізації ідеї — прорисовують виріб у різних площинах, шукають нові рішення у формі і конструкції виробу.
Мал. 65. Ескізний пошук
Якщо вам складно самостійно візуалізувати вашу ідею на папері, не хвилюйтеся. Існують різні інструменти та методи, які можуть допомогти вам втілити ваш задум, як-от графічний планшет, програмні застосунки тощо. Одним із таких інструментів є програми зі штучним інтелектом (ШІ). Вони можуть допомогти вам згенерувати художній ескіз на основі вашого опису. Це може стати початком для подальшого розвитку вашої ідеї і виконання на основі малюнка відповідного креслення.
Пам'ятайте, що ШІ — це лише допоміжний засіб. Ваша творчість та унікальне бачення залишаються ключовими у процесі пошуку форми виробу.
Мал. 66. Художні замальовки, згенеровані ШІ
Скетчинг — це техніка виконання швидких малюнків від руки. У перекладі з англійської «скетч» означає «нарис», «ескіз», «замальовка».
Ця техніка дуже зручна для швидкої візуалізації основної ідеї виробу чи продукту без зосередження на деталях чи другорядних завданнях проєкту. Розрізняють такі види скетчингу (швидкого малюнку): архітектурний, фешн-скетчинг, флористичний, фуд-скетчинг.
Архітектурний скетчинг. Архітектори, працюючи над проєктом, часто використовують скетчі для швидкої візуалізації конструкцій в архітектурних забудовах. Це можуть бути замальовки всієї вулиці як майбутнього проєкту або ж ескізи будівель (мал. 67), так і їхніх окремих елементів.
Мал. 67. Архітектурний скетчинг
Фешн (модельний)-скетчинг — модельєри малюють ескізи одягу, щоб втілити загальний стиль та ідею колекції. У таких ескізах не обов’язково показувати деталі, важливіше відобразити силует і характер виробу.

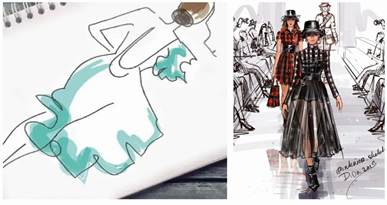

Мал. 68. Фешн-скетчинг
Флористичний скетчинг широко використовують для віднайдення нових декоративних елементів. Флористи створюють ескізи квіткових композицій і букетів, щоб відобразити нові ідеї для оформлення.
Мал. 69. Флористичний скетчинг
Фуд-скетчинг — малюнки їжі, які використовуються для кулінарних книг, реклами або в оформленні кав’ярень. Це дає змогу рекламувати продукти чи страви або спланувати сервірування столу всередині закладу.
Мал. 70. Фуд-скетчинг
Використай в роботі:
# скетчинг крок за кроком
# sketch ideas step by step
Наступним етапом пошуку у роботі дизайнера і модельєра є створення робочого ескізу на основі художнього.
Робочий ескіз — це технічний малюнок із приблизними розмірами та деталями, що використовується для доопрацювання та виготовлення виробу.
ПРАКТИЧНА РОБОТА
1. Створення художнього ескізу, робочого ескізу майбутнього виробу.
На основі своєї ідеї виконайте замальовку, зображаючи загальний вигляд виробу: позначте основні деталі (форми, особливості конструкції).
2. Створення скетчу.
Створіть скетч за обраною тематикою (наприклад, архітектурний скетч вулиці або фешн-скетч нового елемента одягу — виробу, який проєктуєте).
3. Презентація робіт.
Створіть спільну презентацію скетчів та замальовок художніх і робочих ескізів майбутнього виробу.
Мал. 71. Робочі ескізи: а — робочий ескіз спортивних шортів; б — робочий ескіз костюма
ПРАКТИЧНА РОБОТА
Створення дошки ідей
1. Перегляньте зібрану інформацію: ескізи, фото із журналів, ваші колекції фото, які стосуються майбутнього виробу або теми проєкту.
2. Розташуйте матеріали навколо центральної ідеї, створюючи дошку за темою вашого проєкту.
3. Допишіть на дошці ключові слова, які описують ваш концепт: це можуть бути емоції, які він викликає, основні характеристики майбутнього виробу, його новизна тощо.
4. Оцініть результат роботи. Чи відображає дошка ідей ваш задум? Чи є елементи, які потрібно додати або прибрати?
«Дошка ідей» (mood board) — це візуальна колекція зображень, матеріалів, кольорових та конструктивних рішень для майбутнього виробу, яка допомагає дизайнеру визначити настрій, стиль і загальну концепцію проєкту.
Мал. 72. Зразок дошки ідей
