Креслення плану будинку

Рис. 105 - Етапи виконання креслення плану будинку

Порядок креслення плану будинку наступний (рис. 105):

1 ЕТАП. (рис. 105, а). Нанесення сітки координаційних осей.

План будинку розташовують довгою стороною уздовж горизонтальної сторони аркуша.

Виконання плану починається з нанесення на кресленні сітки координаційних осей (відстані між ними надані в завданні). Осі основних несучих конструкцій є умовними геометричними лініями. Вони служать для прив'язки будинку до будівельної координаційної сітки, а також для визначення положення несучих конструкцій, тому що ці осі проводять тільки по капітальних стінах і колонах.

Для плану з урахуванням габаритних розмірів будинку (тобто відстаней між крайніми поздовжніми й крайніми поперечними осями будинку) у прямокутнику викреслюють поздовжні координаційні осі - 1 і 5, поперечні - А і Г, які наносять тонкими штрих пунктирними лініями з довгими штрихами.

Після цього викреслюють інші координаційні осі, спочатку поздовжні 2, 3, 4, а потім поперечні - Б, В, прив'язуючись до накреслених крайніх координаційних осей.

Осі викреслюють так, щоб вони були паралельні між собою й відповідно до горизонтальної і вертикальної рамок аркуша. Відстань між крайніми осями й границями суміжних зображень повинне бути достатнім для нанесення розмірів, позначень і інших написів (приблизно 60...80 мм).

2 ЕТАП. (рис. 105, б). Нанесення контурів несучих конструкцій, що обгороджують. Капітальні зовнішні й внутрішні стіни, конструктивні елементи прив'язують до координаційних осей, тобто визначають відстань від внутрішньої або зовнішньої площини стіни до координаційної осі. Ці відстані прийняти відповідно до рис. 106 і вичертити стіни тонкими лініями. Варто звернути увагу на різницю в приєднанні зовнішніх і внутрішніх капітальних стін і перегородок.

У даній роботі на плані з несучими зовнішніми й внутрішніми поперечними й поздовжніми стінами прив'язку виконують у відповідності з наступною вказівкою: у зовнішніх несучих стінах координаційну вісь сполучають із геометричною віссю симетрії стіни, тобто вона проходить від внутрішньої площини стін на відстані, рівній половині номінальної товщини несучої стіни.

На кресленні плану прийняти рівними:

1. Товщину зовнішніх несучих стін - 240 мм;
2. Товщину внутрішніх поздовжніх і поперечних стін - 200 мм;
3. Товщину перегородок - 100 мм.

На плані координаційні осі виводять за контур стін.

3 ЕТАП. (рис. 105 в). Нанесення віконних і дверних прорізів. Для вікон і дверей у стінах виконують прорізи, проміжок між якими називають простінком. Розміри прорізів і простінків надані в завданні. Показати відкриття дверей і вікон, креслити сходи й деталі плану.

4 ЕТАП. (рис. 105, г). Оформлення креслення. На цьому етапі перевіряють креслення, вносять необхідні виправлення, роблять остаточне обведення і видаляють зайві лінії. Контури перетинів несучих стін обводять, товщиною 0,8 мм. Контури перерізів перегородок обводять основною лінією товщиною 0,4 мм. Координаційні осі наносять тонкими штрих пунктирними лініями з довгими штрихами. Маркери записують у колах діаметром 8 мм, які обводять суцільною лінією товщиною 0,3 мм.

Розмір шрифту для позначення координаційних осей приймають в 1,5...2,0 рази більше розміру цифр розмірних чисел, застосованих на кресленні. По горизонталі використовують арабські цифри 1, 2, 3 і т.д., по вертикалі використовують букви українського алфавіту А, Б, В та ін. за винятком літер: літер: З, І, Ї, Й, О, X, Щ, Ь.

5 ЕТАП. (рис. 105, д). Нанесення розмірів. Як правило, на планах будинків розміри наносять у мм.

Розміри на будівельних кресленнях проставляють у вигляді замкнутого ланцюжка. Розмірні лінії обмежують засічками — короткими штрихами довжиною 3 мм, похилими до горизонтальної лінії під кутом 45°. Розмірні лінії повинні виступати за крайні виносні лінії на 1-3 мм. Розмірне число розташовують над розмірною лінією на відстані 1 мм від неї. Виносна лінія може виступати за розмірну на 1-5 мм.

Відстань від контуру креслення до першої розмірної лінії рекомендується приймати не менш 7 мм. Відстань між паралельно розташованими розмірними лініями повинне бути не менш 7 мм, а від розмірної лінії до кола координаційної осі - 4 мм.

Діаметр кола приймається залежно від частоти осей і загальної насиченості креслення, для обраного масштабу креслення прийняти діаметр кола 7 мм.

Поза габаритами плану проставляють три ланцюжки розмірів:

1-й ланцюжок: наносять розміри віконних і дверних прорізів, простінків, товщини стін і перегородок, розміри сходових площадок і маршів. Розміри дверних прорізів у перегородках на планах не показують;

2-й ланцюжок: відстані між кожною парою координаційних осей;

3-й ланцюжок: габаритні розміри будинку, тобто відстані між крайніми координаційними осями. Крім того, проставляють внутрішні розміри приміщень: довжину, ширину й ін.

Площі основних приміщень показують на плані в правому нижньому куті приміщення у квадратних метрах із двома десятковими знаками й підкреслюють суцільною основною лінією.

Креслення вертикального розрізу будинку

Порядок креслення розрізу будинку наступний (рис. 107):

1 ЕТАП. (рис. 107, а). Компонування креслення й побудова вертикальної координаційної сітки.

Для побудови вертикальної координаційної сітки відмічають на плані будинку точки перетину координаційних осей несучих стін з лінією перетину, ці точки переносять на аркуш у місце розміщення розрізу й проводять через них вертикальні осі стін.

Потім наносять горизонтальну лінію рівня підлоги поверху. Для цього в нижній частині креслення перпендикулярно до вертикальних осей проводять горизонтальну лінію й приймають її за рівень чистої підлоги першого поверху з міткою 0,000. Нижче лінії рівня чистої підлоги наносять лінію рівня землі.

Від лінії рівня чистої підлоги вверх відкладають висоту поверху, даху, труб і проводять горизонтальні лінії рівнів.

2 ЕТАП. (рис. 107, б). Креслення основних контурів зображення.

Розмірні прив'язки стін до координаційних осей і прийняті товщини стін знімають із плану. Ці розміри відкладають від координаційних осей і тонких ліній наносять контури зовнішніх і внутрішніх стін, перегородок (тільки ті, які входять до розрізу). Наносять зображення даху й труб.

Рис. 106 - Прив'язка до координаційних осей: а - зовнішніх несучих стін; б - внутрішніх несучих стін

3 ЕТАП. (рис. 107, в). Креслення деталей на розрізі. Тонкими лініями наносять контури перетинів конструктивних елементів будинку, що потрапили в січну площину, а також видимі контури, що знаходяться безпосередньо за січною площиною: дверні й віконні прорізи, сходи.

Поза габаритними контурами розрізу наносять позначки відміток низу плит покриття поверху, відмітку верху стін, карнизів, уступів стін, відмітки верху й низу прорізів, площадок зовнішніх сходів, карнизу даху й т.п. Проставляють відмітки: рівня землі, чистої підлоги, поверху.

При нанесенні на одному зображенні декількох відміток рівнів, розташованих один над одним, треба вертикальні лінії-винесення знаків відміток розміщати на одній вертикальній прямій.

4 ЕТАП. (рис. 107, г). Графічне оформлення й проставляння розмірів.

Графічне оформлення полягає в остаточному обведені елементів конструкцій, що попадають у розріз суцільною основною лінією товщиною 0,8 мм, а елементи, що лежать за січною площиною - суцільною тонкою лінією, видаленні допоміжних побудов, нанесенні розмірів, висотних відміток, позначень координаційних осей.

Поза габаритними контурами розрізу наносять:

1. Координаційні осі будинку, відстані між осями;
2. Загальні розміри будинку між крайніми осями;
3. Відстань від верху прорізу до верху парапету або карниза, розміри й прив'язки (по висоті) прорізів у стінах і перегородках.

Наносять числові значення відміток рівнів.

Назву розрізу розташовують над зображенням. У назвах вказують позначення відповідної січної площини: «Розріз 1 - 1».

Креслення фасаду будинку

Рис. 107 - Послідовність виконання креслення розрізу будинку (а, б, в)

Порядок креслення фасаду будинку наступний (рис. 108):

Вихідними даними для компонування й креслення фасаду є план і розріз будинку.

1 ЕТАП. Побудова сітки фасаду (рис. 108, а).

Побудови виконують тонкими лініями. Спочатку проводять горизонтальну лінію землі, у проекційній залежності з вертикальним розрізом, а над нею на відстані 1мм викреслюють другу лінію - лінію основи фасаду. Обидві лінії виводять за контур фасаду на 30 мм.

На них відзначають положення координаційних осей (1, 2, 5), віконних і дверних прорізів і простінків. Через отримані точки проводять вертикальні прямі. Використовувані при цьому розміри й розмірні прив'язки знімають із плану поверху.

Рис. 107 - Послідовність виконання креслення розрізу будинку (г)

Потім на вертикальній стороні габаритного прямокутника по висотних розмірах і мітках, знятих з розрізу будинку, проводять горизонтальні прямі й проставляють мітки низу й верху віконних і дверних прорізів, цоколя, парапету, зовнішніх сходів і т.п.

Побудована сітка вертикальних і горизонтальних прямих визначає основні контури фасаду, прорізів і т.п.

2 ЕТАП. Нанесення основних контурів (рис. 108, б). По побудованій сітці зображують загальні контури фасаду, віконні й дверні прорізи, козирки над входами й інші архітектурні елементи.

Викреслюють деталі. Наносять віконні плетіння, двері, сходи, парапетні огородження та ін.

3 ЕТАП. Проставляння розмірів (рис. 108, в).

На фасадах розміри, як правило, не проставляють, а наносять лише відмітки рівня й марки координаційних осей. Що й необхідно виконати.

4 ЕТАП. Графічне оформлення креслення (рис. 108, г).

Графічне оформлення креслення фасаду полягає в остаточному обведені контурів видимих елементів, видалені допоміжних побудов, проставлянні розмірних чисел.

При цьому рекомендуються застосувати наступні товщини ліній, мм:

контур землі - 1,5...2 мм., основи фасаду - 0,6-0,8 мм;
контур фасаду, прорізів, щаблів і т.п. - 0,4...0,6;
заповнення прорізів дверей, віконних плетінь, деталей обробки фасаду - 0,2...0,3. На кресленні фасад називають по позначеннях крайніх координаційних осей будинку, між якими розташований фасад: «Фасад 1-5».

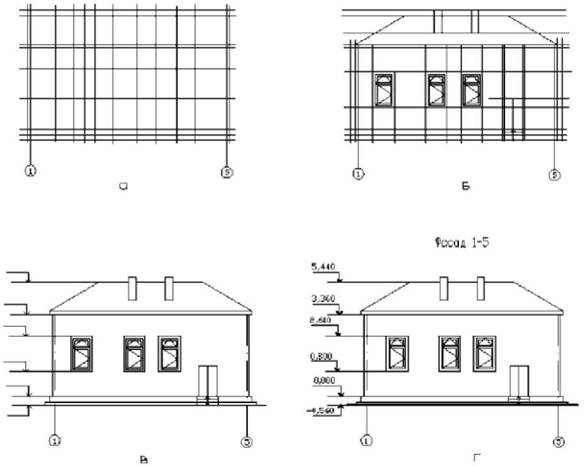

Рис. 108 - Послідовність виконання креслення фасаду будинку

Питання для самоконтролю

1. Які основні зображення входять у будівельне креслення?
2. Які осі будинку називаються координаційними?
3. Які розміри називаються відмітками рівнів?
4. Які лінії застосовуються для зображення видимих контурів конструкцій, контурів перетинів?
5. На якому рівні проводять січну площину для зображення плану поверху?
6. Які написи наносяться на кресленнях фасадів, розрізів?

Результат виконання креслення будинку

Виконане у цілому креслення перевіряється, вносяться необхідні виправлення, віддаляються зайві лінії, провадиться остаточне обведення, заповнюється основний напис. Результат виконання креслення плану, розрізу й фасаду виробничого будинку показано на рис. 109.

Рис. 109 - Креслення будинку
