§ 35. Спеціальні та попереджувальні символи, призначення та зміст штрихового кодування

Опорні поняття:

В попередньому параграфі ми ознайомились з основними видами інформації, що розміщується на споживчих товарах. Для того, щоб донести таку інформацію до споживача максимально виразно і швидко виробниками використовуються спеціальні символи (знаки).

За допомогою таких символів споживач може розпізнати ті чи інші властивості товару.

Символи, як правило, являють собою поєднання загальновідомих простих елементів — для того, щоб людина могла швидко впізнавати їх і розшифрувати без спеціальних знань. Це особливо властиво міжнародним символам, відображеним на етикетках і упаковці передусім одягу та інших текстильних виробів.

Символи, які допомагають покупцеві відрізнити відповідні товари та послуги одних виробників від подібних товарів і послуг інших виробників називають товарними знаками (мал. 163).

Мал. 163. Для споживача товарний знак — це візитна картка

Знаки відповідності або якості захищаються в установленому порядку і надаються згідно з правилами системи сертифікації продукції.

Товари з такими знаками мають відповідати конкретному стандарту або іншому нормативному документу. Національні розробляються, затверджуються і реєструються національним органом стандартизації та сертифікації. Знаки відповідності дозволяється використовувати для маркування тільки сертифікованої продукції.

На особливу увагу заслуговують знаки маркування, які підтверджують екологічні переваги продукції згідно вимог міжнародних стандартів.

Цей знак підтверджує що маркована ним продукція пройшла екологічну сертифікацію за вимогами міжнародного стандарту ISO 14024 (ДСТУ ISO 14024) і мас покращенні екологічні характеристики в порівнянні з представленою на ринку продукцією в аналогічної категорії.

Мал. 164. Символ екологічного сертифікату

Знаки відповідності або якості

Цей знак на виробі чи його упаковці, технічній документації зазначає що він відповідає вимогам усіх обов'язкових в Україні стандартів стосовно продукції повної категорії. Його офіційна назва: «Національний знак відповідності». Форма, розміри, технічні вимоги і правила застосування затверджені стандартом ДСТУ 2296-96.

Цей знак на виробі чи його упаковці, технічній документації зазначає що він відповідає усім обов'язковим вимогам Російської Федерації.

На рис. зображено символ, який засвідчує, що виріб імпортовано із Білорусі.

Знак СЕ-mark — знак безпеки, який свідчить про те, що маркована ним продукція відповідає європейським вимогам, включаючи охорону навколишнього природного середовища, здоров'я й безпеку праці

Знак відповідності американській Федеральній комісії з комунікацій (FСС). Використовується як сам по собі, так і в оточенні повної назви організації.

GS-mark — це знак відповідності продукції німецьким стандартам якості і безпеки.

Абревіатура «Geprufte Sicherheit», розшифровується як «завірена якість», або «завірена безпека»

У світі існують кілька десятків національних та міждержавних сертифікаційних систем які здійснюють оцінку відповідності продукції згідно ISO 14024 (ДСТУ ISO 14024) і входять до складу міжнародної організації Глобальної мережі екологічного маркування (GEN).

За законодавством України товаровиробникам забороняється самовільно використовувати такі неперевірені твердження відносно продукції, як «екологічно чистий», «екологічно безпечний», «екологічно сприятливий», «сприятливий до ґрунту», «не забруднюючий», «зелений», «сприятливий до природи» та «сприятливий до озону» тощо.

Цим знаком може бути маркований як сам виріб, так і його упаковка чи супровідна документація.

Під знаком може бути розташований код екологічного стандарту на відповідність якому сертифікована продукція, номер сертифікату та сайт органу сертифікації (мал. 165).

Мал. 165. Знаки екологічної сертифікації

Екологічно сертифікованою продукцією слід вважати ту, яка має сертифікат підтвердження відповідності та відмічена знаком екологічного маркування який належить певній сертифікаційній системі (мал. 166).

Мал. 166. Знак «Зелена крапка»

Цей знак у перекладі з німецької має назву «Зелена крапка» і означає що виробник маркованій ним продукції сплатив збір за переробку відходів упаковки, яка упроваджена в Німеччині. На території України цей знак немає змістовного значення для товаровиробників, споживачів чи контролюючих органів.

Нижче в таблиці показані символи, досить часто зустрічаються на різних виробах та їх упаковці.

Значення символів, що вказують на виробах та упаковках

Строк придатності встановлюється виробником на підставі відповідних чинних нормативних документів із зазначенням встановлених умов зберігання.

Номер партії, порядковий номер або внутрішній артикул відноситься до службової інформації яка дозволяє ідентифікувати продукцію.

Цей знак означає вагу нетто (без упаковки). Якщо біля цього знаку зазначено число в рамочці, він означає вагу брутто (з упаковкою).

Цей знак є декларацією виробника, його застосування не вимагає проведення випробувань та оцінки продукції на вміст ГМО органом з оцінки відповідності.

Ставити маркування про наявність чи відсутність ГМО зобов'язує закон «Про безпечність та якість харчових продуктів»

Цей знак означає, що продукцію слід оберегти від вологи.

Цей знак означає, що упаковка продукту вироблена з матеріалу який придатний для контакту з харчовими продуктами.

Цей знак відноситься до мотиваційних знаків який наноситься безпосередньо виробником. Він означає, що упаковку від продукту слід викинути в урну

Цей знак означає що прилад містить небезпечні речовини і потребує спеціальних умов для утилізації. Продукцію марковану таким знаком неможна викидати у звичайний контейнер для сміття, а слід здати до спеціального приймального пункту

Це маркування інформує про виробника приладу, модель, клас енергоефективності, річне споживання енергії, інші технічні характеристики та рівень шуму під час експлуатації.

Найбільш енергоефективним є клас А(А+), найменш — клас G.

Питання інформування споживачів про рівень ефективність споживання електрообладнанням енергії та інших ресурсів в Україні регулюється на державному рівні

Цей знак зазначає граничне значення температурного режиму зберігання (застосування)

Цей знак означає, що марковану ним продукцію слід берегти від нагрівання

Цей знак означає, що марковану ним продукцію слід берегти від випромінювання

Знак у вигляді трикутника з трьох стрілок, що означають замкнутий цикл (виробництво — застосування — утилізація), вказує, що дана упаковка придатна для подальшої переробки.

Усередині трикутника розташовуються одна або дві цифри, які вказують на тип пакувального матеріалу

Цей знак означає, що пакувальний матеріал вироблений з повторно переробленої сировини або містить частку повторно переробленого матеріалу

Цей знак вказує на те, що товар потрібно зберігати і переміщати у вертикальному положенні. Стрілки вказують на верхню сторону упаковки.

Цей знак на упаковці вказує на місце, де розташовано центр тяжіння

Цей знак інформує, що маркована ним продукція є вогненебезпечною

Він інформує про те, що продукт містить одне або кілька шкідливих чи токсичних речовин

Попереджувальний значок говорить про те, що до складу продукту входить луг або кислота у великій концентрації. При роботі з такими продуктами треба обов'язково одягати рукавички

Цей знак попереджає про шкідливість продукту для природи. До його складу можуть входити речовини, які створюють загрозу для життя живих організмів

Текстильні вироби представлені на ринку вражають свою різноманітністю найвибагливішого споживача за фактурою, текстурою, кольором та призначенням.

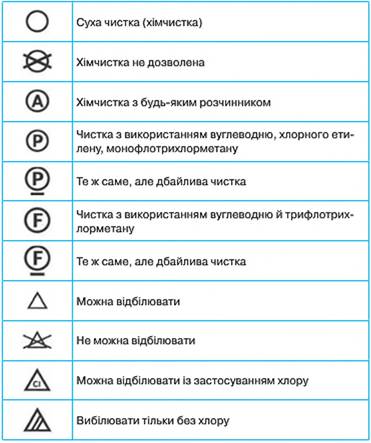

Піктограми (символи) які використовуються для зазначення способу чистки.

Символи для зазначення способу чистки

Піктограми, що використовуються для вказівки способу прання

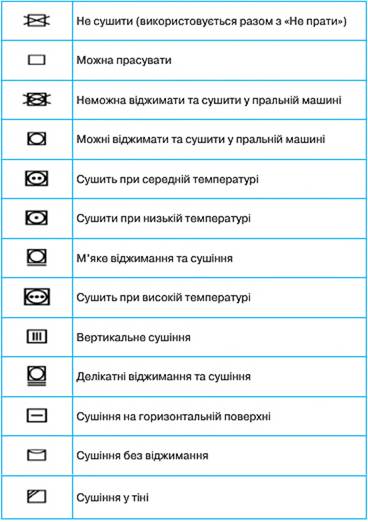

Піктограми, що використовуються для позначення способу сушіння

Піктограми, що використовуються для інформування про спосіб прасування

• Штрихове кодування — це спосіб запису даних, зручний для зчитування машиною.

Частіше трапляється штрихкод, записаний за допомогою смуг різної товщини, який містить інформацію про товар. Також існують штрихові коди, складені з крапок, квадратів та інших геометричних фігур, які легко розпізнаються машиною. Використовуються не лише в торгівлі для ідентифікації товару, а й на квитках, документах, авто, у дослідженнях ученими тощо.

За допомогою штрихового коду зашифрована інформація про деякі найістотніші параметри продукції. Найбільш поширений американський універсальний товарний код UPC та європейська система кодування ЕАN. Найбільш розповсюджені товарні номери: ЕAN13, ЕAN8, UPCA, UРСЕ та 14-розрядний код транспортної упаковки ІТF14. Так само існує 128-розрядна система UСС/ЕAN128. Відповідно до тієї або іншої системи, кожному виду виробу привласнюється свій номер, що складається частіше за все з 13 цифр (ЕАN13).

Мал. 167 Штрих-код — звичний атрибут будь-якого товару

Візьмемо, наприклад, цифровий код: 4820024700016. Перші три цифри (482) означають країну походження (виробника або продавця) продукту, наступні 4 або 5, у залежності від довжини коду країни (0024),— підприємство-виробника, ще п’ять (70001) — найменування товару, його споживацькі властивості, розміри, масу, колір. Остання цифра (6) контрольна, що використовується для перевірки правильності прочитування штрихів сканером. ЕАN13:

Приклад обчислення контрольної цифри для визначення автентичності товару.

1. Скласти цифри, що стоять на парних місцях:

8 + 0 + 2 + 7 + 0 + 1 = 18.

2. Отриману суму помножити на 3:

18 • 3 = 54.

3. Скласти цифри, що стоять на непарних місцях, без контрольної останньої цифри:

4 + 2 + 0 + 4 + 0 + 0 = 10.

4. Скласти числа, вказані в пунктах 2 та 3:

54 + 10 = 64.

5. Відкинути десятки: отримаємо 4.

6. Від 10 відняти отримане в пункті 5:

10 - 4 = 6.

Якщо отримана після розрахунку цифра не співпадає з контрольною цифрою в штрих-коді, це значить, що товар провезено незаконно.

Нижче представлена таблиця відповідності штрих-кодів деяких країн за системою «ЕАN»:

Таблиця відповідності штрих-кодів деяких країн

Країна	Штрих-код
Австралія	93
Великобританія	50
Німеччина	400-440
Іспанія	84
Італія	80-83
Польща	590
Португалія	560
Росія	460
Румунія	594
Сполучені Штати Америки	00-09
Туреччина	869
Україна	482
Франція	30-37
Японія	49
