Географія. Повторне видання. 8 клас. Гільберг (2025)

Тема 3. Топографічні карти

§ 8. Що таке топографічна карта

Карта - це можливість керувати територією.

Джон Бріан Гарлі, британський картограф

• Поясніть слова Джона Гарлі. Чи погоджуєтеся ви з його думкою?
• Яке значення має використання картографічних проєкцій для укладання карт?
• Чому важливо мати сучасні карти всієї території держави?

1. Які особливості топографічних карт. Ви вже знаєте з курсу 7 класу, що географічні карти подають узагальнене зображення земної поверхні, а на тематичних картах вибірково зображують об’єкти або явища, які відповідають її змісту.

На замітку. Топографічна карта - детальна й точна карта, яка відображає природні і соціально-економічні елементи земної поверхні.

В Україні топографічні карти укладають у масштабах: 1 : 1 000 000; 1 : 500 000; 1 : 200 000; 1 : 100 000; 1 : 50 000, 1 : 25 000; 1 : 10 000.

За масштабом топографічні карти поділяють на дві групи (мал. 8.1).

Мал. 8.1. Види карт за масштабом

На топографічній карті всі складові земної поверхні зображено однаково докладно: населені пункти, промислові та сільськогосподарські об’єкти, дороги, рельєф, водні об’єкти, рослинний покрив (мал. 8.2). Це дає змогу детально уявляти місцевість і орієнтуватися у ній, точно вимірювати і обчислювати відстані, площі, напрями, висоти точок, координати.

Топографічні карти є основою для створення різних спеціальних карт: геологічних, гідрогеологічних, геоботанічних тощо.

• Користуючись картою форцазу і фрагментом топографічної карти (мал. 8.2) з’ясуйте, які існують відмінності у позначені на них: форм рельєфу, річок, висот, населених пунктів тощо. Яка карта дає можливість отримати більше детальної інформації про певну місцевість чи об’єкт? Зробіть висновок.

Мал. 8.2. Фрагмент аркуша топографічної карти масштабу 1 : 50 000

Мал. 8.3. Умовні топографічні знаки

Топографічні карти бувають різних класів (мал. 8.4).

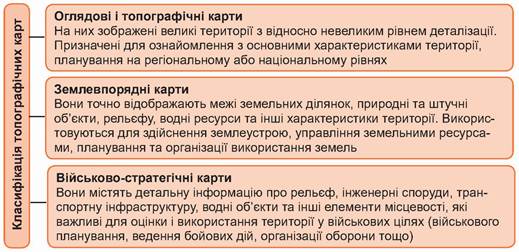

Мал. 8.4. Класифікація топографічних карт

Топографічні карти використовують для проєктування будівництва, вони незамінні у військовій справі та туризмі. Їхніми елементами, як і звичайних карт, є картографічне зображення, легенда, допоміжне оснащення, математична основа, рамкове оформлення.

Крім топографічних карт використовують ще топографічні плани.

На замітку. Топографічні плани - зображення земної поверхні у масштабах: 1 : 5 000, 1 : 2000, 1 : 1 000 та 1 : 500.

На топографічних планах пишуть назви населених пунктів, вулиць, залізничних станцій, пристаней, лісів, солончаків, вершин, перевалів, долин, боліт та інших об’єктів. На відміну від карти на плани не наносять сітку меридіанів і паралелей, але обов’язково вказують лінію північ-південь, тобто один з меридіанів. План дає детальне зображення місцевості, і різноманітні предмети на них показують зазвичай у дійсних контурах і з повним збереженням подібності. Масштаб плану постійний у всіх точках. Тому на планах практично немає спотворень контурів, кутів, площ і довжин. Їх використовують під час підготовки проєктів, інженерно-геодезичних роботах, будівництві інженерних споруд, в житлово-комунальному господарстві, під час пошуків та розробки корисних копалин. Від призначення карти залежить її зміст. Топографічний план місцевості обов’язково має бути складений на папері, цифровий варіант може бути доповненням. Масштаб вибирають відповідно до конкретного технічного завдання.

Основними елементами топографічного плану є: рельєф місцевості; водні об’єкти; ґрунт та рослинність; інженерні комунікації; будови; дорожні мережі.

Кожен населений пункт має свій генеральний план. На такому плані позначають різні об’єкти. В архітектурному підрозділі об’єднаної територіальної громади за вашим місцем проживання обов’язково є топографічна карта, на основі якої складено генеральний план населеного пункту. Для міст відповідні карти укладають у масштабі 1 : 50 000, а для сільських населених пунктів - 1 : 25 000 і менше. При цьому основну увагу приділено не рельєфу, а способу використання території.

• Користуючись інтернет ресурсами знайдіть генеральний план вашого обласного центру. Розгляньте умовні позначення. Знайдіть на ньому межі міста, річку та інші водні об’єкти, залізницю, парки, стадіон тощо. У чому різниця між генеральним планом і топографічною картою?

• Порівняйте географічну і топографічну карти, розміщені в навчальному атласі. Назвіть схожі та відмінні риси.

2. Як представлена номенклатура топографічних карт. Топографічні карти, як й інші типи карт, можуть утворювати серію карт одного призначення (багатоаркушеві карти). Такі серії карт складаються з окремих аркушів, на яких відображено порівняно невелику територію. Усі аркуші топографічних карт мають визначену систему позначень - номенклатуру. В основі поділу вітчизняних топографічних карт лежить міжнародна карта масштабу 1 : 1 000 000.

Кожен аркуш має вигляд трапеції та обмежений з півночі на південь частинами паралелей, а із заходу на схід - меридіанів, утворюючи систему розграфлення (мал. 8.5).

На замітку. Розграфлення - поділ топографічної карти світу на окремі аркуші.

Таким чином, рамки аркушів точно вказують їхнє орієнтування щодо сторін горизонту, а положення на поверхні Землі визначається за назвою аркуша. У кожної такої карти є свій унікальний код - номенклатура, яка складається з цифр і літер (мал. 8.5).

Мал. 8.5. Міжнародна система розграфлення багатоаркушевої топографічної карти масштабу 1 : 1 000 000

Усю земну кулю умовно поділяють меридіанами на 60 рівних часток - колон по 6°. Їх нумерують арабськими цифрами, починаючи від меридіана 180°, із заходу на схід. Територія України потрапляє в колони із заходу на схід 34, 35, 36, 37 (мал. 8.5). Колони поділяють на широтні пояси по 4°. Їх позначають літерами латинського алфавіту від екватора в бік полюсів від А до Z. Україна лежить у поясах з півдня на північ L, М і частково N. Так поверхню Землі ділять на трапеції розміром 6° за довготою та 4° за широтою. Номенклатура аркуша топографічної карти 1 : 1 000 000 у формі трапеції складається з номера поясу та колони. Для Києва це буде аркуш М-36 (мал. 8.6).

Мал. 8.6. Розграфлення і номенклатури аркушів топографічної карти масштабу 1 : 1 000 000 (для Північної півкулі). Рожевим кольором виділено аркуш М-36 (м. Київ)

Щоб створити топографічну карту у масштабі 1 : 500 000, трапецію карти мільйонного масштабу поділяють на 4 частини. Ці частини - аркуші з розмірами 2° за широтою і 3° за довготою. Їх позначають великими буквами А, Б, В, Г, а номенклатура кожного з них складається з номенклатури аркуша карти масштабу 1 : 1 000 000 й однієї з цих букв. Так, для Києва це буде аркуш М-36-А.

Для топографічної карти масштабу 1 : 200 000, трапецію карти мільйонного масштабу розділяють паралелями і меридіанами на 36 трапецій. Позначення аркушів цього масштабу складається з номенклатури вихідного аркуша карти масштабу 1 : 1 000 000 та однієї з римських цифр (від І до XXXVI). Аркуш, на якому відображено м. Київ, буде мати підпис М-36-ХІІІ.

Аркуші карт більшого масштабу мають вигляд трапеції меншого розміру. Так, аркуш карти масштабу 1 : 100 000 має такі розміри: 30' за довготою і 20° за широтою; аркуш топографічної карти масштабу 1 : 25 000 має за довготою 7'30" і за широтою 5'. Отже, для створення аркушів топографічних карт більшого масштабу за вихідний береться аркуш карти масштабу 1 : 1 000 000 (мал. 8.5), який ділиться меридіанами й паралелями на 36 частин (через 1° за довготою і 40° за широтою) або на 144 частини (30° за довготою і 20° за широтою). Таким чином отримують аркуш карт масштабу 1 : 200 000 і 1 : 100 000 відповідно.

Аркуш масштабом 1 : 100 000 ділять на чотири менших і позначають великими літерами кирилиці: А, Б, В, Г. Масштаб такого аркуша - 1 : 50 000. Його розміри - 10° за широтою та 15' за довготою, а його номенклатура відповідно М-36-50-В (мал. 8.7).

Аркуші топографічної карти масштабу 1 : 25 000 отримують, розділивши аркуш масштабу 1 : 50 000 теж на 4 частини і позначивши кожну чверть однією із малих літер: а, б, в, г. Номенклатура аркуша карти масштабу 1 : 25 000 утвориться з номенклатури п’ятдесятитисячного аркуша із додаванням малої літери. Для топографічної карти (мал. 8.6) це буде аркуш М-36-50-В-а.

Таблиця 8.1

Номенклатура топографічних карт залежно від масштабу

Масштаб на карті		Розміри аркуша в градусах і мінутах		Приклади номенклатури карт (м. Київ)
		за широтою	за довготою
1 : 1 000 000		4°	6°	М-36
1 : 500 000		2°	3°	М-36-А
1 : 200 000		40'	1°	М-36-ХІІІ
1 : 100 000		20'	30'	М-36-50
1 : 50 000		10'	15'	М-36-50-В
1 : 25 000		5'	7' 30”	М-36-50-B-a
1 : 10 000		2' 30"	3' 45”	М-36-50-В-а-4

3. Як читати топографічну карту. Географічний зміст топографічних карт передається через топографічні умовні знаки. Це система графічних, кольорових, буквених і цифрових позначень різних об’єктів з їхніми кількісними та якісними характеристиками. Важливим для умовних знаків є їхнє колірне забарвлення, пояснювальні підписи та цифрові позначення. Їх зображають у легенді карти.

Щоб описати рельєф на топографічній карті, потрібно знати декілька правил.

1. Горизонталі (коричневі лінії) на топографічній карті з’єднують точки з однаковою висотою. За ними визначають особливості рельєфу.

2. Цифри на горизонталях вказують на абсолютну висоту рельєфу.

3. Замкнуті горизонталі позначають горби або западини.

4. Точка з цифрою у центрі горба або западини вказує їхню абсолютну висоту.

5. Відстань між горизонталями вказують на крутизну схилу (якщо горизонталі розміщені близько - схил крутий, далеко одна від одної - пологий).

6. Уміння визначати висоту рельєфу дозволяє встановити, у якому напрямку тече річка.

• Перейшовши за посиланням або QR-кодом, перегляньте відео і дізнайтеся, як визначають висоти за топографічною картою. Визначте за топографічною картою (мал 8.2), на якій висоті розміщена г. Висока. https://cutt.ly/3e4BdvtK

Зеленим кольором на топографічній карті позначають рослинність, а для зображення типу рослинності використовують різні умовні знаки. Водні об’єкти позначають синім кольором.

Лініями різної товщини й кольору зображають транспортні шляхи: пішохідні, автомобільні, залізничні. Відповідними умовними знаками на топографічній карті позначають населені пункти (міста, селища, села, хутори), підприємства, пам’ятки природи, об’єкти туризму та багато іншої інформації.

• Опишіть рельєф території, зображеної на малюнку. Укажіть, у якому напрямку течуть річки Вершиця і Совка. У якому напрямку від с. Малинівка розміщений фруктовий сад?

4. Які особливості топографічної карти. Оскільки однією з основних вимог до топографічної карти є можливість здійснювати за нею орієнтування та різноманітні вимірювання, то елементи математичної основи точно відображені. До них належать: рамка карти, картографічна та прямокутна (кілометрова) сітка, масштаб, картографічна проєкція (мал. 8.10).

На кожному аркуші топографічної карти із зовнішнього боку рамки вміщують різні відомості, необхідні для роботи з картою. Під нижньою (південною) стороною рамки зліва наводять дані про магнітне схилення, зближення меридіанів і поправку напрямку, а на кресленні показано взаємозв’язок цих кутових величин. Посередині розміщують лінійний та числовий масштаби карти, вказують величину масштабу та висоту перерізу рельєфу. Праворуч від масштабу розташована шкала закладень, призначена для визначення крутизни схилів.

Між внутрішньою та зовнішньою лініями рамки аркуша карти вміщують оцифрування вертикальних та горизонтальних ліній координатної (кілометрової) сітки та підписи географічних координат (широти та довготи) кутів рамки (мал. 8.10).

Сторони рамки розбиті на мінутні поділки (за широтою і довготою), а кожну мінутну поділку крапками розбито на шість частин по десять секунд кожна (мал. 8.10).

Усередині рамок підписують також власні назви населених пунктів, які лише частково зображені на цьому аркуші.

Рамка топографічної карти зазвичай складається із внутрішньої рамки, градусної (для дрібномасштабних карт) або мінутної рамки, а також зовнішньої рамки (мал. 8.10).

Мал. 8.10. Елементи математичної основи топографічної карти масштабу 1 : 100 000. Цифрами позначено: 1 - внутрішня рамка карти, 2 - мінутна рамка, 3 - зовнішня рамка, 4 - виходи паралелей та меридіанів, 5 - підписи значень довготи та широти кутів рамки, 6 - лінії кілометрової сітки, 7 - підписи кілометрової сітки, 8 - горизонтальна лінія кілометрової сітка, 9 - вертикальні лінія кілометрової сітки, 10 - номер зони

Коротко про головне

Топографічна карта точно відображає природні і соціально-економічні елементи земної поверхні, відображені умовними знаками. Елементами математичної основи топографічної карти є: рамка карти, картографічна та прямокутна (кілометрова) сітка. Для зображення земної поверхні у масштабах від 1 : 5000 до 1 : 500 складають топографічні плани. Топографічні карти і плани використовують у різних видах діяльності.

Перевіряємо себе

• 1. Порівняйте топографічну карту і топографічний план. Установіть, чим вони схожі й чим різняться.
• 2. Дізнайтеся, для фахівців яких професій важливе використання топографічних карт і топографічних планів.
• 3. З’ясуйте, чому с. Березівка не має забудови на березі річки (мал. 8.1).
• 4. Що таке кілометрова сітка? Що можна за нею визначити на топографічній карті?
• 5. Назвіть три речі, які вивчили на уроці; дві, які вас зацікавили; одну, з приводу якої у вас виникали запитання.

Інтелектуальний клуб. Укладіть екскурсійний маршрут для учнів 7 класу з вивчення різних форм рельєфу суходолу на основі мал. 8.2. Заповніть у зошиті таблицю.

№ пункту маршруту

Форма рельєфу

Туристичний об’єкт
