Лабораторно-практична робота 3. Виготовлення основи (державки) для наклеювання шліфувальної шкурки

Мета роботи. За наведеним малюнком 72, використовуючи масштабну сітку, накреслити та виготовити державку для наклеювання шліфувальної шкурки.

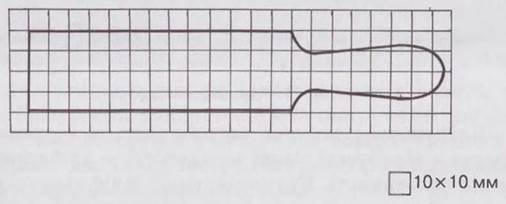

Мал. 72. Масштабна сітка для збільшення контурів виробу

Обладнання та матеріали:

заготовки з фанери або ДВП товщиною 3—5 мм і розмірами 205x40 мм;
лінійка та олівець, циркуль або лінійка для накреслення криволінійних контурів;
столик для випилювання лобзиком;
ручний лобзик та пилочки для випилювання;
шліфувальна шкурка, ножиці та клей ПВА.

Перенесення зображення на заготовку

Для перенесення контурів деталі на заготовку потрібно накреслити її контури на сітці, сторона квадрата якої становить 10 мм. Для цього на папері у клітинку (дві клітинки мають довжину 1 см, отже, квадрат розміром 10x10 мм утворюється чотирма клітинками) відкладають потрібну кількість клітинок по ширині та довжині деталі. Малюючи криволінійні контури, треба на сторонах квадратів відмічати точки перетину з ними контурів деталі, що будуються. Отримані точки з’єднують у суцільну криву за допомогою циркуля або лінійки для накреслення криволінійних контурів (при цьому лінія контуру деталі має пройти через розмічені раніше точки).

Послідовність виконання роботи

1. За малюнком 72 збільшити зображення державки до натурального розміру.
2. Вирізати отриманий на папері контур та наклеїти його на заготовку з фанери або ДВП.
3. Використовуючи столик для випилювання та ручний лобзик, випиляти деталь за її криволінійним контуром.
4. Зачистити готову деталь шліфувальною шкуркою (в останню чергу треба зішліфувати папір з контуром державки).
5. Після виготовлення державки виміряти розміри її прямокутної частини і за ними вирізати заготовки зі шліфувальної шкурки для наклеювання їх на поверхню державки. Для поліпшення якості склеювання варто затиснути готову державку між рівними поверхнями двох дерев’яних брусків у зажимі столярного верстака.

Додаткова інформація

Первісні люди зачищали знаряддя полювання та предмети побуту риб’ячими шкірами з гострою лускою. Звідси і пішло використання терміну «шкурка».

Цікаво знати

Термін «етап» походить від французького слова, що означає «окремий момент, стадія діяльності»
Термін «емаль» походить від французького слова, що означає «плавити, розплавляти».
Термін «абразивний» походить від латинського слова, що означає в перекладі «зішкрябувати». Термін «шліфування» походить від німецького слова, що в перекладі значить «точити, полірувати».
