§ 22. Електричне коло та його основні елементи

• Розгадавши ребус, ви зрозумієте, про що йтиметься в цьому параграфі.

Дізнайтеся про...

електричне коло;
електричні схеми та позначення на них;
умови проходження струму в електричному колі.

1. Електричне коло

Електричне коло є основою роботи більшості електронних та електричних пристроїв — від простих ліхтариків до складних комп’ютерів і систем зв’язку. Розуміння принципів роботи електричних кіл дає змогу їх проєктувати, створювати, аналізувати і виправляти проблеми в цих системах, якщо вони виникатимуть.

В електричному колі може бути багато елементів. Обов’язкові складові частини найпростішого електричного кола — джерело струму, споживач, пристрій для замикання і розмикання кола та з’єднувальні провідники. Джерелом струму можуть слугувати гальванічний елемент, батарея гальванічних елементів, акумулятор. Споживачами є будь-які електроприлади: лампи, комп’ютери, пральні машини, телевізори тощо. Для їх вмикання чи вимикання використовують ключ. У побуті — це рубильники, кнопки, вимикачі та ін. Щоб ці елементи функціонували, їх необхідно з’єднати між собою за допомогою провідників — проводів, тобто утворити електричне коло.

2. Електричні схеми та позначення на них

Електричні кола зображають у вигляді схем. Електричні схеми — це креслення, на яких відтворено способи з’єднання електричних приладів у коло. Кожен елемент кола на схемі має умовне позначення. Деякі з них наведено в таблиці 1.

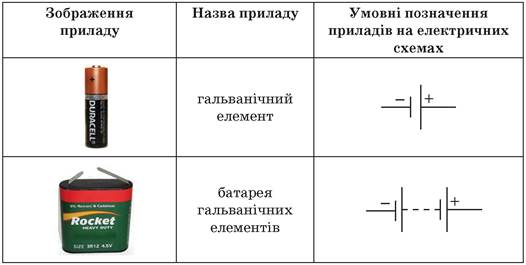

Таблиця 1

Накреслимо схему найпростішого електричного кола, яке складається з батареї гальванічних елементів, електричного дзвінка та ключа (мал. 22.1).

У колі може бути декілька ключів, ламп чи дзвінків, резисторів, нагрівальних та інших елементів, і з’єднувати їх можна по-різному, залежно від заданих умов.

Мал. 22.1. Найпростіше електричне коло

3. Умови проходження струму в електричному колі

Ви вже знаєте, що для виникнення та існування електричного струму в середовищі мають бути вільні заряджені частинки та електричне поле.

Чи достатньо цього, щоб по колу проходив електричний струм?

Складемо електричне коло з гальванічного елемента, лампочки та ключа (мал. 22.2, а). Це коло має джерело струму (для створення електричного поля), з’єднувальні провідники, у яких є носії електрики. Чому ж струм у колі не протікає (лампочка не світиться)?

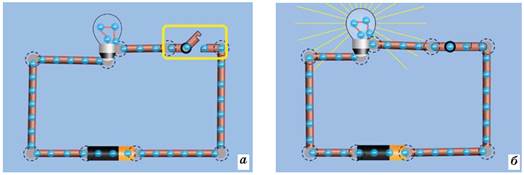

Мал. 22.2. Електричне коло

Для проходження електричного струму необхідно, щоб електричне коло було замкнуте (мал. 22.2, б). Замикання кола виконує ключ. До речі, якщо в якійсь частині цього кола станеться розрив або контакти під час з’єднання приладів вийдуть з ладу, то електричне коло буде розімкнуте, тобто струм не проходитиме.

За напрям електричного струму умовно взято напрям руху позитивно заряджених частинок, тобто напрям від позитивного полюса джерела струму до негативного.

Поміркуйте і дайте відповідь

1. Як на схемах позначають гальванічний елемент?

2. Чи є серед поданих нижче умовних позначень позначення електричного дзвінка?

3. Яка схема відповідає умовам найпростішого електричного кола?

Запам'ятайте

Обов’язкові складові частини найпростішого електричного кола — джерело струму, споживач, вимикач та з’єднувальні провідники.

Електричні схеми — креслення, на яких зображено чи відтворено способи з’єднання електричних приладів у коло.

Перевірте себе

1. Укажіть умову, необхідну для одержання електричного струму в електричному колі від справного гальванічного елемента або акумулятора.

2. Виникла необхідність змінити напрям струму в лампочці (мал. 22.3). Що для цього треба зробити?

3. Електричне коло складається з батареї гальванічних елементів, лампи, дзвінка та двох ключів. Якщо хоча б один ключ розімкнений, лампа не світить і дзвінок не дзвенить. Накресліть схему кола, що відповідає цим умовам.
