§ 66. РКК. Призначення, будова частин і механізмів, тактико-технічні характеристики, принцип роботи

Поміркуйте, чому саме в сучасному бою недостатньо мати стрілецьку зброю таку, як автомати та пістолети.

• Призначення кулемета, тактико-технічні характеристики • Ручний кулемет Калашникова РКК-74 калібру 5,45 мм (іл. 66.1) є зброєю стрілецького відділення. Призначений для знищення вогнем живої сили та ураження вогневих засобів противника. Для стрільби та спостереження в умовах природної освітленості ручних кулеметів приєднується нічний приціл універсальний (НСПУ).

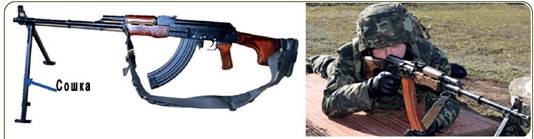

Іл. 66.1. 5,45 мм, ручний кулемет Калашникова

• Загальна будова частин та механізмів, принцип роботи РКК • Ручний кулемет Калашникова (РКК-74) складається з таких основних частин і механізмів (іл. 66.2): ствола зі ствольною коробкою, прицільним пристосуванням; кришки ствольної коробки; затворної рами з газовим поршнем; затвора; зворотного механізму; газової труби зі ствольною накладкою; ударно-спускового механізму; цівки; вогнегасника та сошки; магазина, пенала.

Іл. 66.2. Кулемет Калашникова (РПК-74): загальна будова в розрізі

Полум’ягасник слугує для зменшення величини полум’я під час пострілу. Він має різьбу для кріплення на стволі, п’ять виїмок для фіксатора і п’ять поздовжніх щілин для випускання газів. До комплекту кулемета входять: приладдя, ремінь, дві сумки для магазинів

Таблиця 66.1

Тактико-технічні характеристики РКК-74

Прицільна дальність стрільби, м	1000
Найбільш ефективний вогонь, м
по повітряних цілях / по наземних цілях, до	500/500
Дальність прямого пострілу:
по грудній фігурі / по ростовій фігурі, м	460/640
Вага зброї зі спорядженим магазином, кг	5,46
Початкова швидкість кулі, м/с	960
Дальність, до якої зберігається убійна дія кулі, м	1350
Гранична дальність польоту кулі, м	3150
Вмістимість магазинів, (патронів)	45
Кількість нарізів	4

• Будова частин та механізмів, принцип роботи • Ствол слугує для спрямування польоту кулі. Усередині ствола є канал з чотирма нарізами, що в’ються зліва догори праворуч.

Нарізи надають кулі обертальний рух. Проміжки між нарізами називають полями. Відстань між двома протилежними полями називають калібром зброї: у РКК-74 калібр дорівнює 5,45 мм.

Ствольна коробка слугує для з’єднання частин і механізмів кулемета, для забезпечення закривання ствола затвором та замикання затвора. У ній поміщається ударно-спусковий механізм, який зверху закривають кришкою.

Затворна рама з газовим поршнем слугує для приведення в дію затвора і ударно-спускового механізму. У передній частині затворної рами закріплений газовий поршень.

Затвор слугує для досилання патрона в патронник, закриття капала ствола, розбивання капсуля та видалення з патронника гільзи (патрона).

Зворотний механізм слугує для повернення затворної рами затвором в передне положення. Він складеться зі зворотної пружини, напрямного стержня, рухомого стержня і муфти.

Газова трубка зі ствольною накладкою слугує для спрямування порохових газів з ствола на газовий поршень затворної рами та захисту рук кулеметника від опіків під час стрільби.

Ударно-спусковий механізм слугує для спуску курка з бойового взвода або зі взвода з автоспуска, здійснення удару по ударнику.

Магазин слугує для зберігання патронів і подачі їх у ствольну коробку.

Сошка — це підставка у вигляді двоноги, яка є частиною ручного кулемета. Використовується для фіксації ствола в напрямку стрільби в положенні лежачи, що забезпечує підвищення стійкості зброї при стрільбі і відповідно купчастості стрільби.

Приладдя слугує для розбирання, збирання, чищення, змащення та спорядження магазина патронами. У нього входить шомпол, викрутка, маслянка, протирка.

Принцип роботи частин і механізмів кулемета ґрунтується на використанні енергії порохових газів, які відводяться через отвори в каналі ствола. Під час пострілу частина порохових газів, які рухаються за кулею, прямують через отвір у стволі в газову камеру, тиснуть на передню стінку газового поршня і відкидають поршень та затворну раму із затвором у крайнє заднє положення. Під час відходу затворної рами назад затвор відкриває канал ствола, вилучає гільзу з патронника і викидає її назовні. При цьому затворна рама стискує зворотну пружину і зводить курок (ставить його на бойовий звід автоспуску). У попереднє положення затворна рама з затвором повертається під дією зворотного механізму, затвор при цьому досилає черговий патрон з магазина в патронник і закриває канал ствола. Якщо запобіжник встановлений на автоматичний вогонь, то постріли будуть продовжуватися, доки натиснутий спусковий гачок і є патрони в магазині. Якщо ж запобіжник встановлений на поодинокий вогонь (нижнє положення запобіжника), то під час натискання на спусковий гачок відбудеться тільки один постріл для здійснення наступного пострілу, необхідно відпустити спусковий гачок і знову натиснути на нього.

• Неповне розбирання та складання кулемета • Розбирання кулемета може бути неповним і повним: неповне використовують для чищення, змащення й огляду кулемета; повне — для чищення в разі сильного забруднення кулемета, після застосування його під дощем (снігом) і під час ремонту.

Послідовність неповного розбирання кулемета РКК-74. Перед розбиранням РКК-74 необхідно установити його на сошку дульною частиною ліворуч, для чого звільнити ноги сошки від пружинної застібки і відвести сошку ствола так, щоб її ноги зайняли фіксоване положення; розбирання виконати в такій послідовності, як і автомата АК-74, тобто: • відокремити магазин; • перевірити відсутність патрона в патроннику, зробити контрольний спуск; • вийняти пенал із приладдям; • відокремити шомпол; • відокремити вогнегасник; • відокремити кришку ствольної коробки; • відокремити зворотний механізм; • відокремити затворну раму із затвором; • відокремити затвор від затворної рами; • відокремити газову трубку зі ствольною накладкою.

Послідовність складання кулемета після неповного розбирання: збирання виконати в такій послідовності, як і автомата АК-74, тобто: • приєднати газову трубку зі ствольною накладкою; • приєднати затвор до затворної рами; • приєднати затворну раму із затвором до ствольної коробки; • приєднати зворотний механізм; • приєднати кришку ствольної коробки; • спустити гачок з бойового взводу і поставити на запобіжник; • приєднати вогнегасник; • приєднати шомпол; • поставити пенал в гніздо приклада; • приєднати магазин до кулемета.

Будьте уважні: наприкінці збирання у РКК необхідно зложити ноги сошки, для чого, утримуючи кулемет лівою рукою у вертикальному положенні, правою рукою (дещо зводячи ноги сошки) притиснути їх до ствола і закріпити пружинною застібкою.

• Нормативи збирання та розбирання РКК-74. Неповне розбирання РКК-74 •

Норматив № 13.

Умови виконання нормативу: 1. Ручний кулемет встановлений на сошку дульною частиною ліворуч, магазин примкнутий. 2. Учень знаходиться біля зброї (на вихідному положенні) з опущеними руками.

Послідовність виконання нормативу: керівник заняття подає команду: «До неповного розбирання зброї — ПРИСТУПИТИ!».

Таблиця 66.2.

Часові показники і оцінка за виконання нормативу № 13

Вид зброї — автомат РКК-74

Оцінка за часом (секунд):

«Відмінно» — 17 с

«Добре» — 19 с

«Задовільно» — 21 с

Норматив № 14 — складання автомата РКК-74 після неповного розбирання.

Таблиця 66.3.

Часові показники і оцінка за виконання нормативу № 14

Вид зброї — кулемет РКК-74

Оцінка за часом (секунд):

«Відмінно» — 27 с

«Добре» — 29 с

«Задовільно» — 34 с

Заходи безпеки під час розбирання РКК-74:

1. Отримавши зброю, перевірте, чи не заряджена вона.

2. Не спрямовуйте ствол у бік людей, не цільтеся в інших і не допускайте, щоб цілилися у вас.

3. Зброю вважайте зарядженою, доки самі не перевірите і не розрядите її.

4. Розрядивши зброю, поводьтеся з нею, як із зарядженою.

• 1. Виконайте неповне розбирання кулемета РКК-74?
• 2. Виконайте неповне збирання РКК-74?
• 3. Обґрунтуйте необхідність тренування в розбиранні та складанні кулемета за нормативами.
• 4. За допомогою зустрічних запитань перевірте знання свого товариша щодо правил безпеки поводження з РКК-74.
• 5. Охарактеризуйте бойові властивості ручного кулемета Калашникова РКК-74?
• 6. Які особливості неповного розбирання та збирання після неповного розбирання ручного кулемета Калашникова РКК-74? Обґрунтуйте.
