Тема 2.4. Технология выравнивания, разметки, резания провода

§ 12. Изготовление изделий из провода

  • 1. Из каких этапов состоит конструирование изделий из тонколистового металла?
  • 2. Что общего и в чём отличие между конструированием изделий из древесины и тонколистового металла?
  • 3. Какое изделие называют аналогом? моделью? макетом?
  • 4. Какова технология изготовления изделия по шаблону? трафарету?
  • 5. Какие размеры изделия проставляют на графическом документе?
  • 6. Какую технологическую операцию выполняют перед изготовлением изделий?

Из провода можно изготовить много разных полезных изделий. Обычно заводы выпускают провод в бухтах. Для изготовления изделия необходимо отрезать (откусить) заготовку нужной длины. Выполняют указанную технологическую операцию с помощью кусачек. В зависимости от толщины провода, который нужно откусить, промышленность выпускает разные виды кусачек (рис. 132).

Для откусывания провода из алюминия или меди используют пассатижи (рис. 133). Это многофункциональный слесарный инструмент, с помощью которого можно резать мягкий провод разного диаметра, зажимать небольшие детали, обжимать (уплотнять) места соединения проводов, сгибать провод, листовой металл и т. п.

Рис. 132. Виды кусачек для резания стального провода: а - диаметром до 5 мм; б - диаметром до 3 мм; в - диаметром свыше 8 мм

Рис. 133. Пассатижи общего назначения

При резании провода пассатижами или кусачками их держат правой рукой, обхватывая рукоятки четырьмя пальцами. Удерживая провод левой рукой, его размещают между режущими кромками, направляя верхнее лезвие точно по линии разметки, которая при резании должна быть видимой и оставаться на заготовке как припуск для дальнейшей её обработки (рис. 134).

Затем, сжимая рукоятки кусачек всеми пальцами, кроме мизинца или указательного, служащих для отведения на необходимый угол нижней рукоятки, выполняют резание, которое завершают захватыванием ручек всеми пальцами.

Стальной провод делят на куски, надпиливая его ребром напильника и ломая.

Но, прежде чем начать работу, отделённый кусок провода нужно выпрямить. Применяют разные приёмы выполнения этой технологической операции.

Мягкий провод из меди и алюминия диаметром до 3 мм можно выпрямлять путём его перемещения с натяжением вокруг цилиндрической оправки, между двумя сжатыми деревянными оселками или между забитыми в ряд в деревянную доску гвоздями либо киянкой на деревянной подставке (рис. 135).

Стальной провод выпрямляют киянкой на стальной или чугунной плите или молотком на деревянной подставке. Для этого на столешницу станка кладут деревянную плиту, размещают на ней провод выпуклостями вверх и наносят лёгкие удары по искривлениям.

Выпрямление начинают от середины заготовки, сначала к одному концу, а затем берут за противоположную часть заготовки и выполняют такую же технологическую операцию (рис. 136).

Выпрямлять провод слесарным молотком на металлической поверхности нельзя, поскольку заготовка от этого расплющивается, то есть повреждается.

Рис. 134. Резание провода кусачками

Рис. 135. Способы выпрямления провода из мягких металлов: а - притягиванием; б - деревянными оселками; в - протягиванием между гвоздями; г - киянкой

Короткие заготовки можно также выпрямлять с помощью пассатижей и плоскогубцев (рис. 137). В зависимости от назначения плоскогубцы имеют разную конструкцию. Плоскогубцы с плоскими носками (рис. 138) применяют для фиксации плоских, круглых предметов, выпрямления и гнутья заготовок и т. п., а с отогнутыми - для работы в труднодоступных местах.

После выравнивания заготовки приступают к конструированию изделия. Этот процесс состоит из аналогичных этапов, что и конструирование изделий из тонколистового металла. В первую очередь определяют назначение изделия, его форму, размеры конструктивных элементов и изделия в целом, материал, из которого предусматривается его изготовление и т. п. Форму, размеры изделия, другие данные, необходимые для изготовления изделия и его контроля, изображают на эскизе, техническом рисунке или на чертеже.

Рис. 136. Выпрямление стального провода

Рис. 137. Виды плоскогубцев

Рис. 138. Выпрямление провода плоскогубцами

Рис. 139. Виды круглогубцев: а - с прямым носком; б - с отогнутым носком

Рис. 140. Последовательность гнутья проволочного кольца круглогубцами

После выполнения чертежа подбирают необходимые материалы, инструменты и приспособления, отрезают заготовку с припуском на обработку и приступают к изготовлению изделия.

Детали сложной криволинейной и округлой формы изготавливают с помощью круглогубцев (рис. 139), так, например, можно изготовить кольцо (рис. 140).

Сгибание стального провода лучше выполнять на оправке (рис. 141).

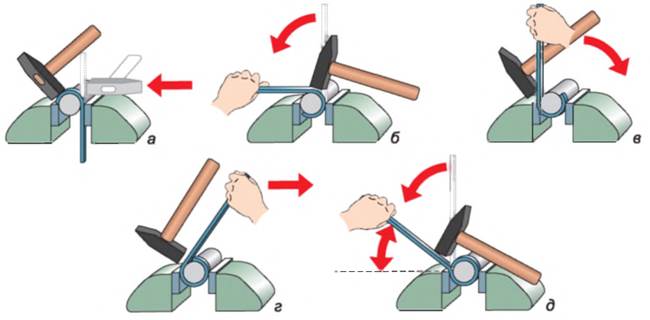

Рис. 141. Последовательность сгибания изделия на цилиндрической оправке

Рис. 142. Гнутьё провода: а - плоскогубцами; б - молотком

Рис. 143. Приём наматывания провода на оправку

Рис. 144. Приём разрезания спирали

Сгибание провода под разными углами можно выполнять в тисках также плоскогубцами и молотком с помощью деревянной наставки (рис. 142).

Для изготовления колец спиральные витки наматывают на цилиндрические стержни. Стержень с одним концом провода зажимают в тисках, затем, натягивая провод, плотно, без пропусков, наматывают виток к витку (рис. 143).

Если разрезать спираль, витки распадутся на кольца (рис. 144).

В промышленных условиях для изготовления гнутых деталей разных машин и механизмов используют специальные машины (рис. 145).

Рис. 145. Станок для сгибания и обработки провода

При работе с проводом нужно соблюдать следующие правила безопасности труда:

  • 1. Отрезая заготовку, нельзя подносить провод близко к лицу.
  • 2. Работать разрешается только исправным инструментом.
  • 3. Нельзя держать руку, удерживающую заготовку, близко к месту резания или сгибания провода.
  • 4. При выполнении работ с использованием оправки она должна быть надёжно закреплена в слесарных тисках.
  • 5. Работы следует выполнять в очках и перчатках.

Тестовые задания

1. Как называется слесарная операция, в ходе которой заготовке из провода придают нужную форму?

  • А клёпка
  • Б выпрямление
  • В гнутьё
  • Д правильного ответа нет
  • Г правильны все ответы

2. Какая технологическая операция предшествует гнутью провода?

  • А выпрямление
  • Б шлифование
  • В разметка
  • Г полирование
  • Д клёпка

3. Какое средство труда применяют для разметки провода из мягкого металла?

  • А чертилку
  • Б мел
  • В карандаш
  • Г любое из перечисленных
  • Д правильного ответа нет

4. Какое средство труда применяют для разметки стального провода?

  • А чертилку
  • Б мел
  • В карандаш
  • Г любое из перечисленных
  • Д правильного ответа нет

5. Как должна быть размещена линия разметки на заготовке из провода при её закреплении в тисках для сгибания под прямым углом?

  • А на уровне нагубников
  • Б на 1...2 мм выше уровня нагубников
  • В на 1...2 мм ниже уровня нагубников
