§ 13. Виготовлення виробу з фанери або ДВП

Опорні поняття: деталь, складальна одиниця, розмічання заготовки, технологічний процес, технологічна документація, технологічна карта.

Знаючи властивості таких конструкційних матеріалів, як фанер та ДВП, правила розмічання заготовок із них, а також прийоми пиляння лобзиком, можна скористатися цим, щоб самостійно зробити якусь корисну й цікаву річ. Як правильно діяти, беручись до виконання певного виробничого проекту?

Припустимо, що перед вами поставлено певне завдання, наприклад, виготовити настінну рамочку для відривного календаря за кількома зразками конструкції такого виробу.

Передусім треба визначити, буде наш виріб являти собою єдину деталь, чи буде складальною одиницею.

Деталь — виріб, виготовлений з однорідного матеріалу без складальних операцій.

Складальна одиниця — виріб, що складається з декількох деталей, з'єднаних і зібраних у єдине ціле.

Припустимо, що майбутній виріб є єдиною деталлю, кресленик якої показано на малюнку 54. Розмітку заготовки можна виконати за трьома рівнями складності.

I рівень — усі обриси деталі виконуються за заздалегідь підготовленим шаблоном.

II рівень — інструментами для розмічання окреслюють тільки нижню частину деталі, а верхній складний контур розмічають за шаблоном.

III рівень — усю деталь розмічають шляхом перенесення розмірів з використанням креслярських інструментів.

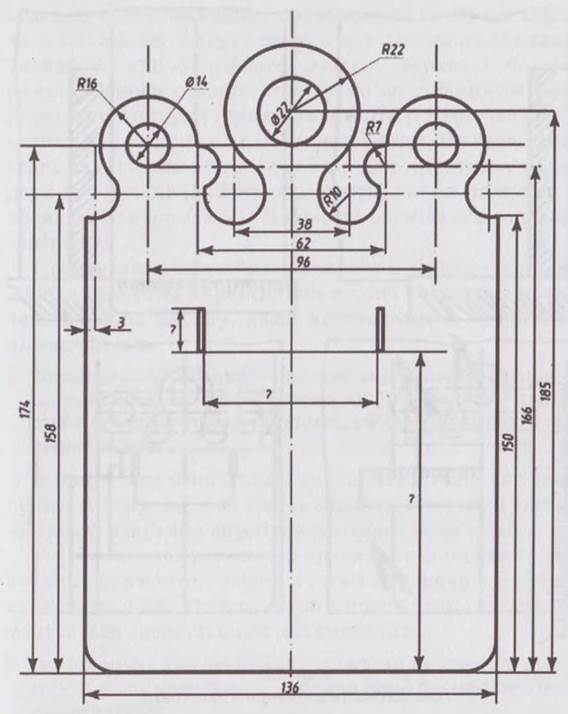

Мал. 54. Кресленик рамочки для настінного календаря

Кожен з учнів може зважити свої сили та обрати рівень складності процесу розмічання. Розмічання за допомогою креслярських інструментів дає найточніший результат, при цьому не використовують шаблони. На малюнку 55 показано послідовність такого розмічання.

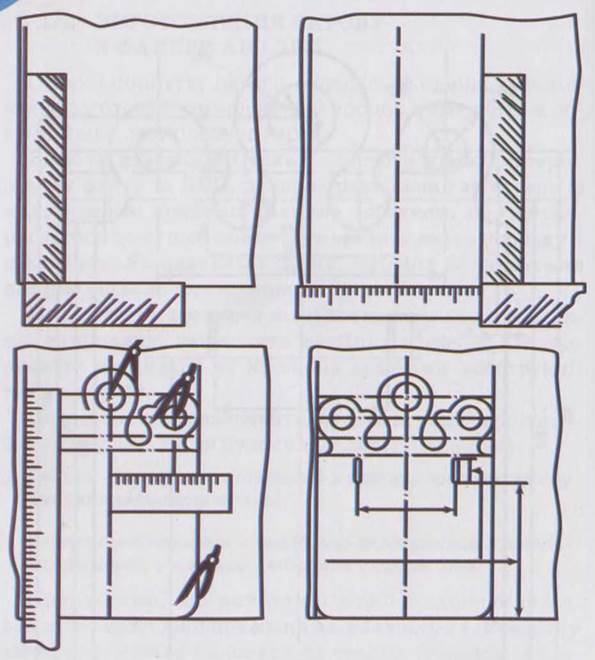

Мал. 55. Послідовність розмічання заготовки

На першому етапі, використовуючи базову рівну сторону, за допомогою столярного кутника та олівця розмічають прямий кут щодо базового ребра заготовки. На другому етапі, користуючись косинцем та лінійкою, проводимо осьову лінію майбутнього виробу та лінію, що визначає його загальну ширину. На третьому етапі проводимо ряд горизонтальних ліній, які в перетині з осьовою та вертикалями, проведеними на 48 мм вправо та вліво від неї, дадуть центри кіл для викреслювання складного криволінійного контуру верхньої частини рамки. Обриси отворів отримуємо за допомогою креслярського циркуля (центральний отвір водночас слугуватиме для кріплення рамочки на стіну). На четвертому етапі розмічаємо місця пропилів для кріплення календаря до рамочки (за його розмірами, які на малюнку 54 позначені знаком «?»). На цьому розмічальні операції завершено.

Процес розмічання було виконано в кілька етапів, подібно до цього на окремі етапи можна поділити і процес виготовлення виробу, який називатимемо технологічним процесом.

Технологічний процес — частина виробничого процесу, що складається із послідовних дій, результатом яких є зміна стану заготовки (її форми, об'єму, шорсткості поверхні тощо).

Згідно з цим означенням складовими технологічного процесу, зокрема, є операції обробки заготовки інструментами, збирання виробу, його оздоблення тощо.

У § 8 ви ознайомилися з правилами виконання графічних документів, згідно з ними виконано кресленик на малюнку 54. Технологічний процес так само регламентується спеціальними документами.

Технологічна документація — графічні та текстові документи, котрі визначають технологічний процес виготовлення виробу.

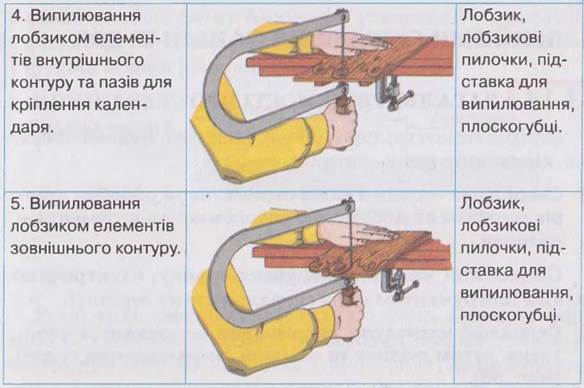

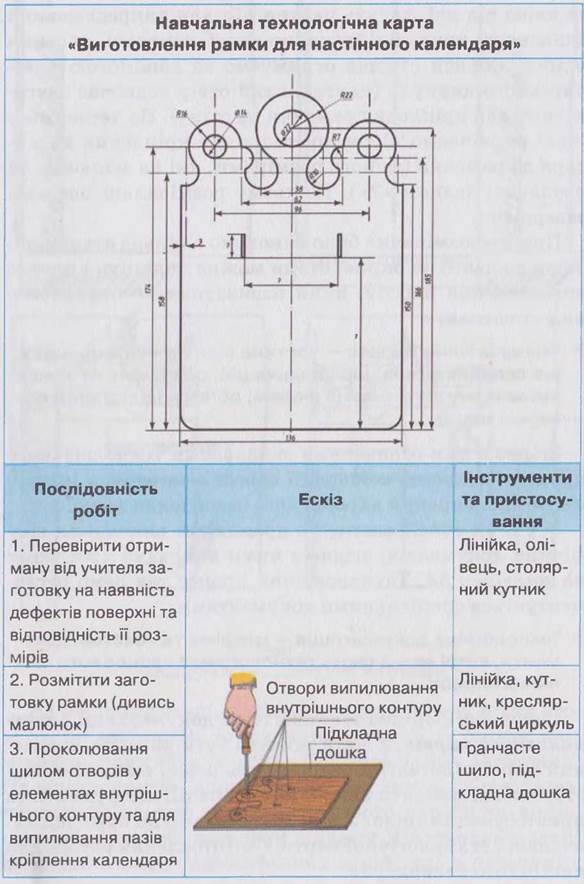

Основною формою технологічної документації є технологічна карта, у якій можуть бути вказані: кресленик виробу (деталі), послідовність робіт, ескіз, що ілюструє певні моменти виконання операції, інструменти та пристосування тощо. У таблиці 2 наведено приклад навчальної технологічної карти «Виготовлення рамки для настінного календаря».

Таблиця 2

Отже, у разі виконання всіх рекомендацій навчальної технологічної карти ви отримаєте майже готову деталь, котра потребує виконання оздоблювальниих робіт, із якими ознайомимося згодом.

Запитання та завдання

1. Що називають технологічним процесом?
2. З якими технологічними процесами ви вже знайомі?
3. За яким видом технологічної документації виготовляють деталь?
4. Розробити технологічну послідовність виготовлення деталі, кресленик якої вам запропонував учитель.

Цікаво знати

Термін «технологічний» латинського походження і в перекладі означає «майстерність». Терміни «документ» та «форма» — також латинського походження і в перекладі означають відповідно «доказ, свідоцтво» та «вид, образ, зовнішність».
