§ 23. Обпилювання площин деталей із сортового прокату за лінією розмітки та контроль форми поверхні

Ви дізнаєтесь

Про прийоми обпилювання плоских поверхонь за лінією розмітки. Про засоби контролю при обпилюванні площин. Як виконується контроль поверхні «на просвіт» за допомогою лінійки.

Пригадайте

Як закріплюються деталі у слюсарних лещатах. Які додаткові пристосування для закріплення деталі можуть використовуватися.

Більшість машин, механізмів і різних побутових приладів та речей мають форму, складовими частинами якої є площини. На сучасному виробництві існує багато верстатів і машин, які забезпечують бездоганне виготовлення плоских елементів конструкції. Але щоб їх сконструювати, треба знати про труднощі, які можуть виникнути під час даної технологічної операції.

Обпилювання площин (поверхонь) деталей є складним трудовим процесом. Найчастіше основними вадами обпилювання площин є відхилення від площинності оброблювальної поверхні та її непаралельність (неперпендикулярність) до інших поверхонь деталі.

Працюючи напилком в одному напрямку, складно отримати правильну (плоску) та чисту поверхню. Тому напрямок руху напилка та, відповідно, напрямок борозенок, які він утворює, варто міняти. Спочатку обпилювання проводять робочими рухами зліва направо (мал. 130, а) під кутом 30-40° до лінії губок лещат. На другому етапі роботи напрямок руху напилка змінюється на перпендикулярний до поздовжньої осі деталі та вздовж осі (мал. 130, б, г). Закінчують обпилювання косим штрихом під тим самим кутом, тільки справа наліво (мал. 130, в). Така зміна напрямку руху напилка забезпечує отримання необхідної площинності та шорсткості поверхні.

Мал. 130. Обпилювання плоскої поверхні: а — зліва направо під кутом 30-40°; б — впоперек поздовжньої осі заготовки; в — справа наліво косим штрихом; г — прямим штрихом уздовж осі заготовки

Контроль обпиляної поверхні виконується лекальною лінійкою (лінійка для перевірки площинності поверхні) або, за її відсутності, звичайною слюсарною лінійкою (мал. 131, а, б).

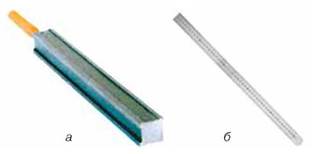

Мал. 131. Інструмент для контролю форми обпиляної поверхні: а — лекальна лінійка; б — слюсарна лінійка

Вибір довжини лінійки залежить від розмірів обпиляної поверхні. Лінійка має бути довшою за поверхню, що перевіряється. Перевірку якості обпиляної поверхні за допомогою лінійки виконують «на просвіт». Для цього деталь виймають із лещат і підіймають на рівень очей. Лінійка береться за середину правою рукою і прикладається ребром до площини, що перевіряється. Якщо використовується слюсарна лінійка, її площина має бути перпендикулярною до контрольованої поверхні (мал. 132).

Мал. 132. Перевірка слюсарною лінійкою якості обпилювання поверхні «на просвіт»

Для більш якісної перевірки поверхні лінійку спочатку прикладають уздовж довгої сторони у двох-трьох місцях, далі — вздовж короткої сторони також у кількох місцях і, нарешті, у напрямках, які визначаються діагоналями даної поверхні. Якщо в кожному з обраних місць прикладання лінійки просвіт вузький і рівномірний, то поверхня оброблена задовільно.

Для збереження цілісності контрольної поверхні лінійки її не можна пересувати по поверхні деталі. Щоразу лінійку треба піднімати над контрольованою поверхнею та, перемістивши її у потрібне місце, знову доторкатися до поверхні.

Паралельність двох площин може бути перевірена за допомогою штангенциркуля (мал. 133).

Мал. 133. Перевірка паралельності двох обпиляних поверхонь штангенциркулем

ПОГЛИБ СВОЇ ЗНАННЯ

У випадках, коли поверхню слід обпиляти особливо якісно, перевірка точності обробки виконується за допомогою правильної плити та фарби. Треба на робочу поверхню плити нанести тонкий шар масляної або акрилової фарби. Потім на плиту покласти деталь тією поверхнею, яку треба проконтролювати (мал. 134).

Далі круговими рухами плавно перемістити деталь по зафарбованій поверхні плити і зняти її. На недостатньо оброблених місцях залишаються плями фарби. У цьому випадку деталь додатково обпилюється, доки після перевірки на її поверхні не буде залишатися рівномірний шар фарби.

Мал. 134. Правильна плита для точної перевірки площинності обпиляної деталі

ПРАВИЛА БЕЗПЕКИ ПІД ЧАС ОБПИЛЮВАННЯ ЛИСТОВОГО МЕТАЛУ ТА СОРТОВОГО ПРОКАТУ

1. Надійно закріплюйте заготовку. За необхідності використовуйте м'які накладки на губки лещат.

2. Не підгинайте пальці лівої руки під час зворотного руху напилка.

3. Перевіряйте надійність насадки ручки та її цілісність.

4. Не працюйте напилком без ручки або з ручкою, яка має тріщини.

5. Не здувайте металеві ошурки й не змітайте їх руками — використовуйте щітку.

6. Не перевіряйте якість обпилювання навпомацки.

7. Не допускайте падіння на підлогу інструментів та заготовок.

Цікаво знати

Перевіряючи обпилені поверхні на дотик кінчиками пальців, ви не тільки можете пошкодити руки, доторкнувшись до гострих країв заготовки, а й суттєво уповільнюєте наступний процес обпилювання. Справа в тому, що у порах шкіри, на кінчиках пальців, завжди містяться частинки жиру. Торкаючись заготовки, ви наносите цей жир на оброблювану поверхню і ніби змащуєте її. Таким чином, кілька наступних зворотно-поступальних рухів напилком буде зроблено майже даремно, оскільки жир відіграватиме роль мастила, по якому напилок ковзатиме, не знімаючи стружку, доки не зітре жир із поверхні деталі.

Чи добре засвоїли?

1. Яка послідовність виконання трудових дій під час обпилювання плоскої поверхні?
2. Яким інструментом виконується контроль якості поверхні під час обпилювання?
3. Для чого потрібна правильна плита під час перевірки площинності поверхні деталі?

Поясніть

1. Яким чином впливає на форму оброблюваної поверхні неправильний розподіл зусиль на ручку та носок напилка?
2. До чого може призвести пересування лекальної лінійки безпосередньо по контрольованій поверхні деталі?

ПРАКТИЧНА РОБОТА 8

Обпилювання заготовок із сортового прокату та листового металу

ПОСЛІДОВНІСТЬ ВИКОНАННЯ РОБОТИ

1. Отримайте від учителя заготовку, від якої на попередніх заняттях було обрубано зайвий матеріал відповідно до ліній розмітки.

2. У разі потреби відновіть контур, за яким здійснюватиметься обпилювання напилком.

3. Перевірте пристосування (лещата) та робочий інструмент на їх відповідність правилам безпеки праці (надійність закріплення ручок на напилках та їх цілісність).

4. Враховуючи форму деталі та наявні лінії розмітки, оберіть найбільш прийнятну послідовність виконання операції обпилювання.

5. Міцно затисніть деталь у лещатах (за необхідності використовуйте м'які губки) і виконайте операцію обпилювання, дотримуючись правил безпеки праці.

6. Перевірте якість і точність виконання трудової операції.

7. Приберіть робоче місце, здайте інструмент учителю.
