Лабораторна робота № 6. Дослідження пружних властивостей тіл

Мета: дослідити пружні властивості гумового шнура під час деформації розтягнення.

Обладнання: штатив із муфтою та лапкою; гумовий шнур завдовжки 15-20 см; набір тягарців масою 100 г кожен; учнівська лінійка.

Вказівки до роботи

Підготовка до експерименту

1. Перед тим як виконувати роботу, переконайтеся, що ви знаєте відповіді на такі запитання.

1) Що таке деформація? Які існують види деформації?

2) Які деформації називають пружними? пластичними?

3) За якою формулою розраховують силу пружності?

2. Визначте ціну поділки шкали лінійки.

3. Зберіть пристрій.

1) На кінцях шнура зав’яжіть петлі так, щоб відстань між вузликами становила близько 8 см.

2) Підвісьте шнур за одну з петель на лапку штатива (рис. 1).

Рис. 1

Експеримент

Дотримуйтесь інструкції з безпеки.

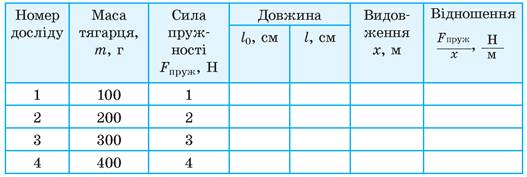

Результати вимірювань та обчислень відразу заносьте до таблиці.

1. Вирівняйте шнур, не розтягуючи його. Виміряйте відстань l₀ між вузликами — довжину недеформованого шнура.

2. Підвісьте до шнура тягарець масою 100 г (рис. 2). Виміряйте відстань l між вузликами — довжину деформованого шнура.

Рис. 2

Підвішений до шнура тягарець масою 100 г розтягує шнур із силою приблизно 1 Н.

3. Зніміть тягарець. З’ясуйте, чи повернувся нижній вузлик у вихідне положення, тобто чи була деформація шнура пружною.

4. Послідовно підвішуйте до шнура спочатку 2, потім 3, потім 4 тягарці, кожного разу вимірюючі довжину деформованого шнура.

Зверніть увагу: після кожного досліду слід знімати тягарці й з’ясовувати, чи повернувся нижній вузлик шнура у вихідне положення. Якщо деформація шнура перестане бути пружною (після зняття тягарців шнур залишиться деформованим), досліди припиніть.

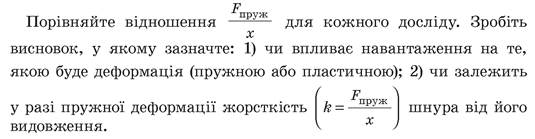

Опрацювання результатів експерименту

Для кожного досліду:
