Лабораторна робота № 8. Дослідження пружних властивостей тіл

Мета: дослідити пружні властивості гумових шнурів під час деформації розтягнення.

Обладнання: штатив із муфтою та лапкою; три однакові гумові шнури завдовжки 15-20 см; набір тягарців масою 100 г кожен; учнівська лінійка.

ВКАЗІВКИ ДО РОБОТИ

Підготовка до експерименту

1. Перед тим як виконувати роботу, переконайтеся, що ви знаєте відповіді на такі запитання.

  • 1) Що таке деформація? Які існують види деформації?
  • 2) Які деформації називають пружними? пластичними?
  • 3) За якою формулою розраховують силу пружності?

2. Визначте ціну поділки шкали лінійки.

3. Зберіть пристрій.

  • 1) На кінцях одного зі шнурів (шнур А) зав’яжіть петлі так, щоб відстань між вузликами становила близько 8 см.
  • 2) Складіть два інші шнури й отримайте подвійний шнур В. На його кінцях теж зав’яжіть петлі так, щоб відстань між вузликами становила приблизно 8 см.
  • 3) Шнури А і В підвісьте за петлі на лапку штатива (рис. 1).

Рис. 1

Експеримент

Суворо дотримуйтесь інструкції з безпеки (див. форзац підручника).

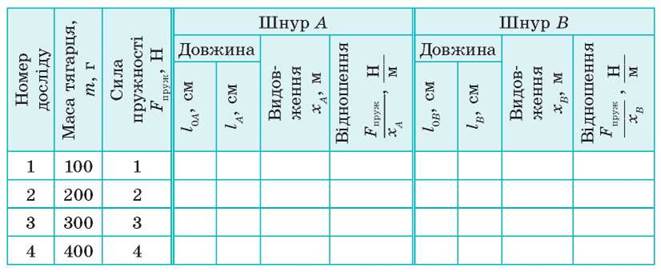

Результати вимірювань та обчислень відразу заносьте до таблиці.

1. Потягнувши за петлю, вирівняйте шнур А, не розтягуючи його. Виміряйте відстань l між вузликами — довжину недеформованого шнура А.

2. Підвісьте до шнура А тягарець масою 100 г (рис. 2). Виміряйте відстань lА між вузликами — довжину деформованого шнура А. Примітка. Якщо підвішений до шнура тягарець масою 100 г перебуває в стані спокою, він розтягує шнур із силою, що дорівнює приблизно 1 Н.

Рис. 2

3. Зніміть тягарець. З’ясуйте, чи повернувся нижній вузлик шнура А у вихідне положення, тобто чи була деформація шнура пружною.

4. До шнура А послідовно підвішуйте 2, 3, 4 тягарці. Для кожного випадку виміряйте довжину деформованого шнура А.

Зверніть увагу: після кожного досліду слід знімати тягарці й з’ясовувати, чи повернувся нижній вузлик шнура у вихідне положення. Якщо деформація шнура перестане бути пружною (після зняття тягарців шнур залишиться деформованим), досліди необхідно припинити.

5. Повторіть дії, описані в пунктах 1-4, зі шнуром В .

Опрацювання результатів експерименту

1. Для кожного досліду:

  • 1) визначте видовження шнурів: xA = lA - l0A і xB = lB - l0B; отримані результати подайте в метрах.
  • 2) знайдіть відношення:

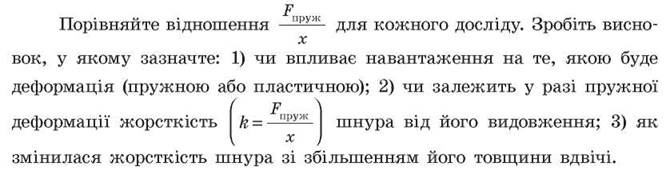

Аналіз експерименту та його результатів

Творче завдання
